Contexte & Enjeux
Sollicité par un atelier de métallerie, A3C INGENIERIE est intervenu pour concevoir un nouveau support compact en acier inoxydable 304L destiné à accueillir deux cuves en polypropylène. L’enjeu technique résidait dans le passage d’un châssis large à une structure optimisée, tout en garantissant une résistance face à la pression hydrostatique intégralement reprise par l’ossature.
Solution technique

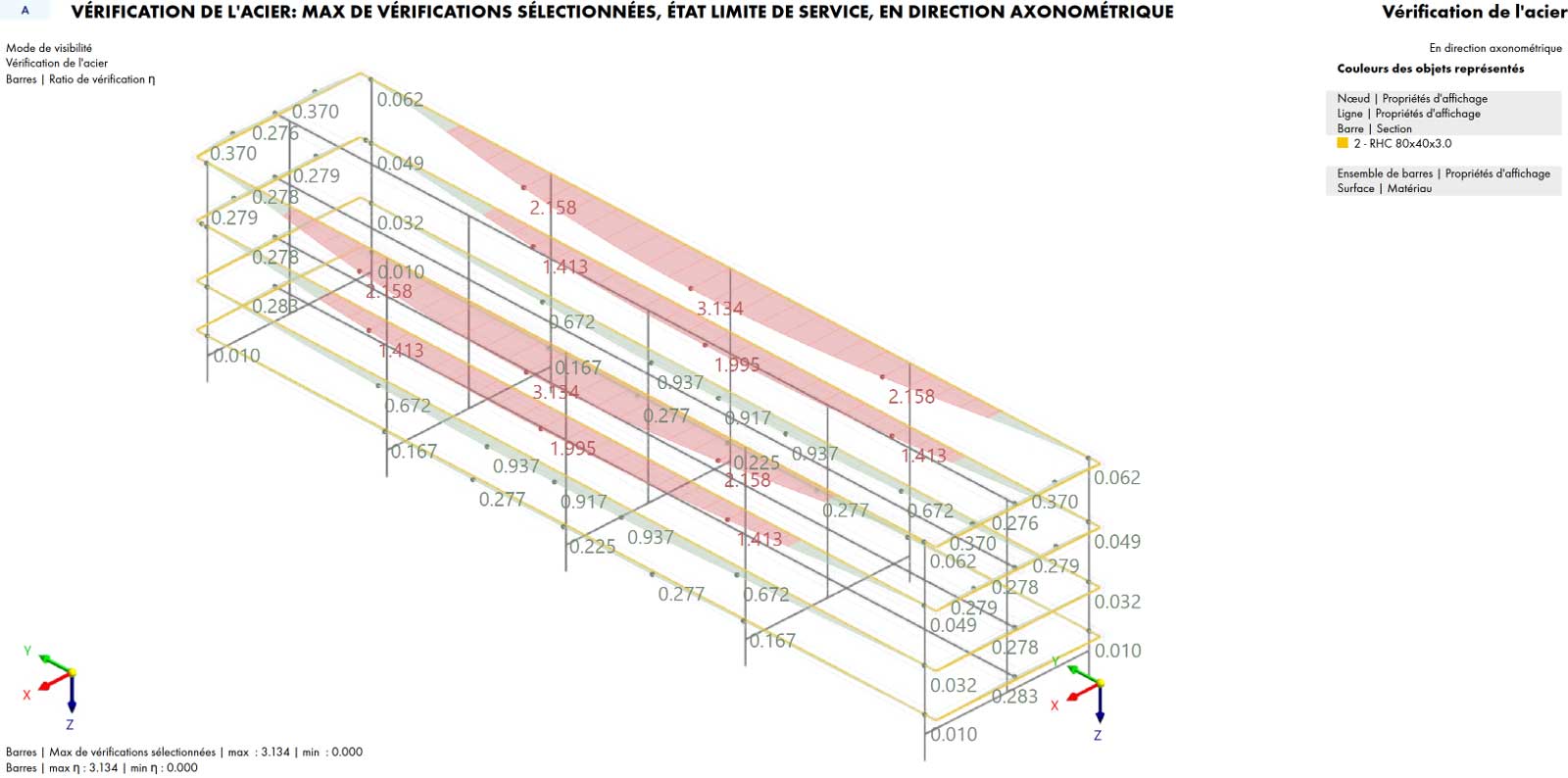

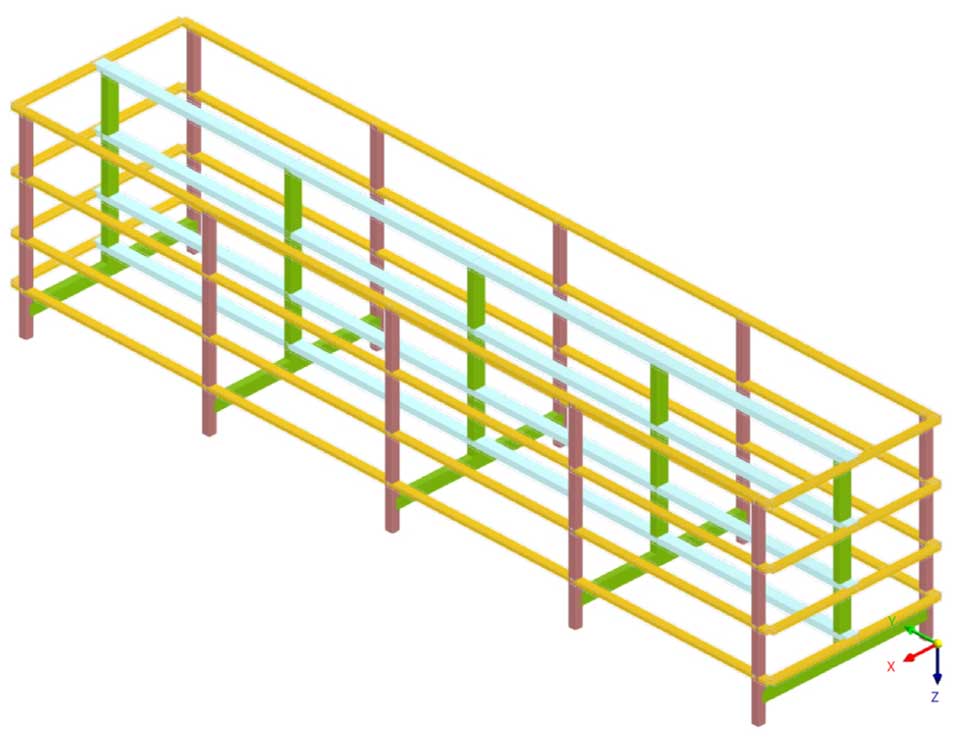

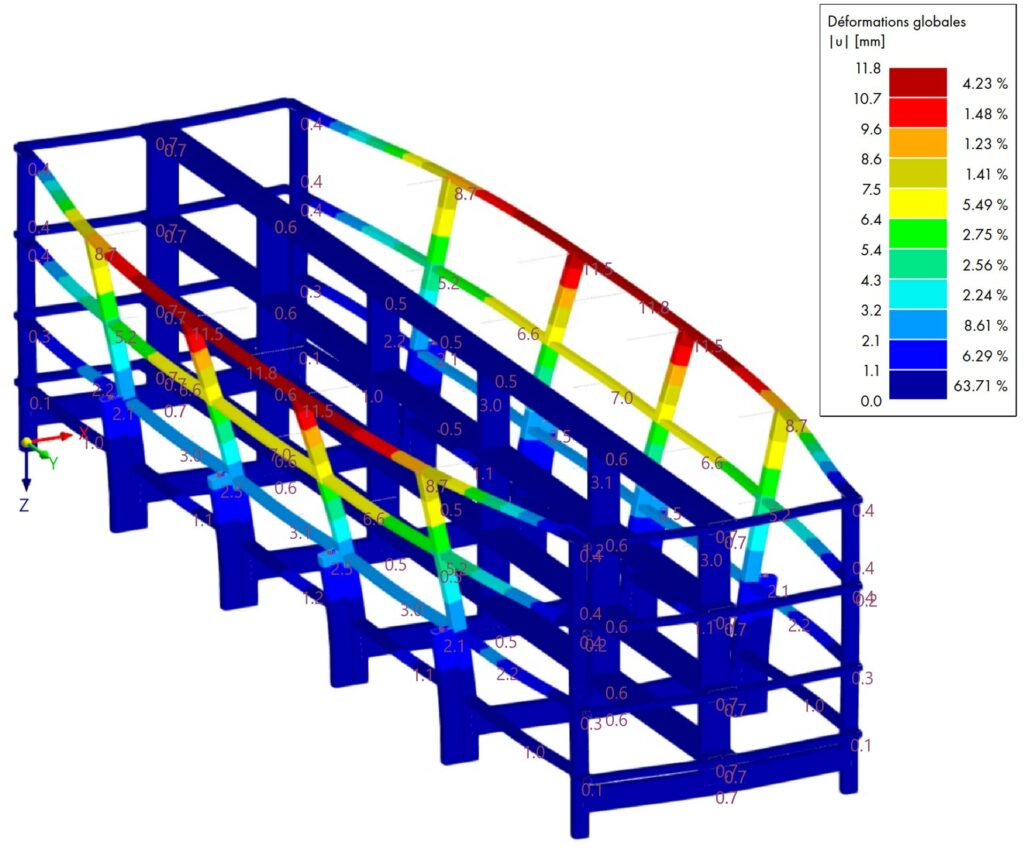

Nos ingénieurs ont réalisé une modélisation numérique complète pour vérifier les montants, traverses et éléments de stabilité. L’étude a intégré des cas de charge asymétriques (cuve pleine/cuve vide) et a permis de définir des renforts de poteaux spécifiques. Au-delà de la tenue en service, une étude dédiée à la phase de manutention a été conduite, préconisant l’usage d’un cadre rigide en HEA100 pour assurer des efforts verticaux lors du levage.
Bénéfice client
L’expertise technique déployée a permis de valider une structure conforme aux Eurocodes, affichant un taux de travail optimal de 95% à l’ELU. Le client bénéficie d’une solution robuste, sécurisée pour l’exploitation et parfaitement dimensionnée pour ses contraintes d’espace.
