Diagnostic structure métallique bâtiment l'expertise d'A3C INGÉNIERIE
Implanté dans les Vosges et intervenant sur l’ensemble du Grand Est ainsi qu’en Bourgogne Franche-Comté, le bureau d’études A3C INGÉNIERIE vous accompagne dans l’expertise de vos structures en acier. Notre approche technique, sobre et factuelle, s’appuie sur une parfaite maîtrise des normes de calcul en vigueur (Eurocodes) pour garantir la sécurité et la pérennité de vos installations, qu’il s’agisse de bâtiments logistiques, de sites industriels, d’ouvrages hydrauliques ou de structures recevant du public.
Une méthodologie d'expertise structurelle rigoureuse pour vos ouvrages existants
A3C INGÉNIERIE propose un service de diagnostic structure charpente métallique pour analyser vos bâtiments existants et accompagner leur évolution. Nous articulons nos interventions autour de cinq piliers fondamentaux :

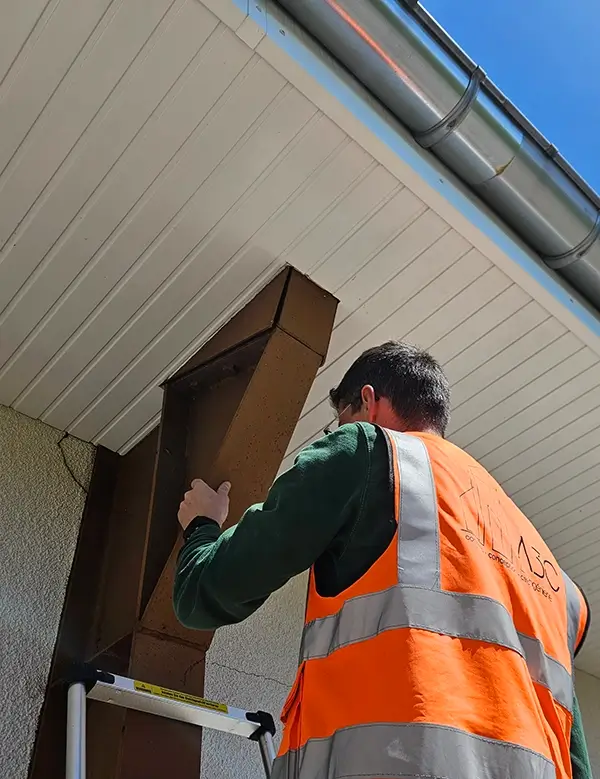

L'inspection visuelle de la charpente métallique
La première étape de notre mission repose sur une inspection visuelle minutieuse de la structure in situ. Cette reconnaissance terrain nous permet de relever l'état sanitaire de la charpente, de repérer les zones de rétention d'eau (pièges à eau et à poussière) et d'identifier les altérations structurelles potentielles. Afin d'apporter une lecture claire et priorisée au maître d'ouvrage, nous classifions l'ensemble des désordres structuraux observés selon cinq niveaux de gravité.
Défauts et caractérisation des matériaux
Pour tout projet sur ouvrage existant, il est indispensable de dater et caractériser ses composants. Les caractéristiques des métaux ont fortement évolué : la fonte ancienne (fragile en traction) et les aciers d'avant 1975 présentent des comportements mécaniques et de soudabilité variables. Par des examens documentaires ou des prélèvements physiques (analyses chimiques, essais de résilience), nous faisons appel à des laboratoire pour qualifier la nuance d'acier (S235 ou anciennes nuances) afin de déterminer son aptitude au soudage et sa tenue mécanique en service.
Principales pathologies des ouvrages métalliques
Le diagnostic d'un bâtiment métallique requiert une parfaite maîtrise des pathologies courantes. Nos équipes cartographient et évaluent
La corrosion :
La fatigue :
La déformation :

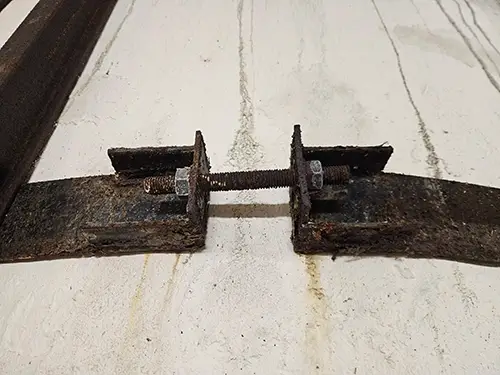

La déconsolidation des assemblages :
Diagnostic de capacité portante
L'évaluation de la capacité portante de l'ouvrage existant est essentielle pour l'ajout d'équipements en toiture (solaire, surcharges suspendues) ou l'isolation thermique. En nous appuyant sur des modélisations 3D, nous recalculons l’ossature (traverses, portiques, pannes, assemblages) selon les Eurocodes (EC0, EC1, EC3). Cette démarche intègre les charges climatiques locales (vent, neige) et une analyse de vulnérabilité sismique.
Renforcement des ouvrages métalliques
Si la capacité portante est insuffisante, nous formulons des propositions de renforts structurels. Nous vous orientons vers les solutions les plus adaptées : remplacement d'éléments endommagés, confortement structurel par ajout de matière (plats de renfort) ou modifications géométriques.
Notre méthodologie de diagnostic et de calcul structurel
Nous appliquons un processus rigoureux pour garantir la conformité de chaque étude
Analyse des données d’entrée

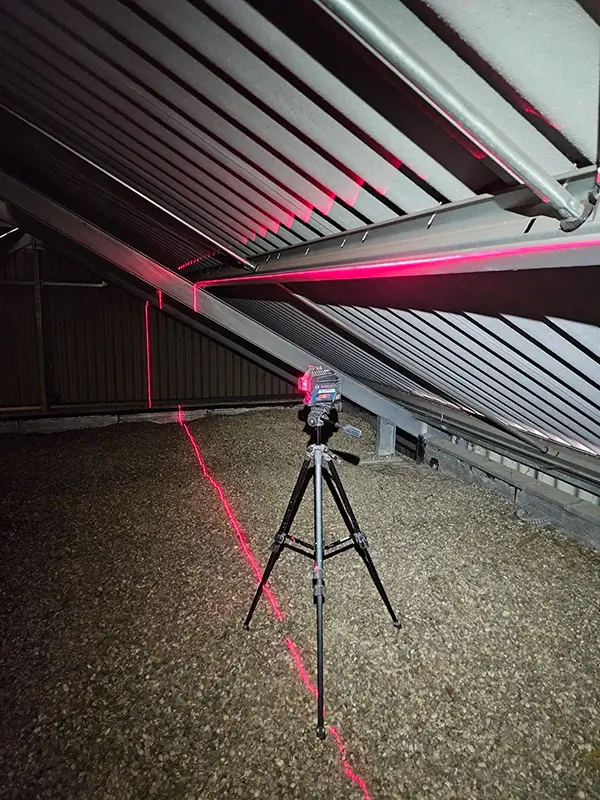

Validation des archives de plans, des charges climatiques applicables et de la géométrie, complétée par un relevé ou un scan 3D de précision.
Visite d'inspection sur site
Examen visuel approfondi, repérage et classification des désordres (corrosion, déformations, infiltrations d'eau).
Modélisation numérique
Création d’un modèle de calcul 3D et réalisation de simulations aux états limites ultimes (ELU) et de service (ELS).
Rapport d'études et préconisations
Note de calcul conforme aux Eurocodes détaillant l'aptitude de l'ouvrage et prescrivant les plans de réparation nécessaires.
Pourquoi choisir A3C Ingénierie pour votre diagnostic structure métallique ?
Votre charpente industrielle présente des signes de dégradation ?
Vous projetez une modification de charge sur votre toiture et souhaitez sécuriser votre investissement ?
Confiez l’expertise de vos ouvrages à de véritables spécialistes de l’acier.
Expertise technique pointue
Des ingénieurs spécialisés maîtrisant la métallurgie des métaux anciens et le calcul aux Eurocodes.
Approche sur mesure
Des rapports détaillés, transparents, axés sur des solutions de renforcement optimales.
Réactivité et proximité
Présents au cœur des Vosges et du Grand Est, nous intervenons rapidement pour sécuriser vos projets d'aménagement.
Garantie professionnelle
A3C Ingénierie dispose de toutes les assurances de responsabilité civile et décennale nécessaires, vous offrant une totale sérénité.
Nos domaines d'intervention prioritaires en B2B
L'industrie et la logistique
Modification de charpentes pour ponts roulants, mezzanines de stockage, bâtiments de production.
L'énergie
Validation de la capacité portante des toitures pour la transition énergétique (installations photovoltaïques).
L'eau et l'assainissement
Expertise d'infrastructures en atmosphère corrosive, réhabilitation de supports de tuyauteries ou de clarificateurs.

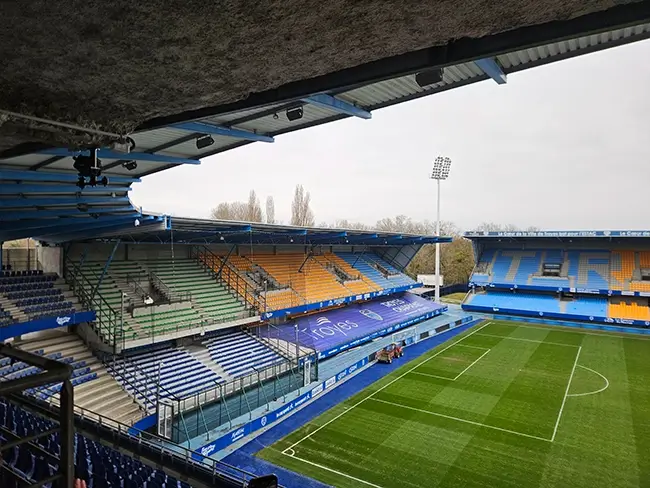

Le bâtiment public et privé
Gymnases, piscines, ERP et bâtiments agricoles nécessitant une mise en sécurité ou un diagnostic approfondi de leur ossature métallique.
Exemples d'applications et de réalisations
Vos questions sur le diagnostic de structure métallique
Quand faut-il réaliser un diagnostic structurel sur un bâtiment existant ?
Il est impératif de faire réaliser un diagnostic structurel dès lors que l’ouvrage présente des signes de dégradation visuelle (corrosion, fissures, déformations) ou que son environnement évolue. De même, un diagnostic est obligatoire en amont de tout projet d’installation de toiture photovoltaïque ou de réhabilitation globale.
Quelle est la différence entre un diagnostic et une expertise structure ?
Le diagnostic structurel consiste à analyser l’état de santé existant de l’ouvrage, à identifier les désordres et à évaluer sa capacité portante résiduelle par le calcul. L’expertise structure intervient généralement après un sinistre pour en déterminer l’origine technique précise et établir des responsabilités.
Un diagnostic de charpente est-il obligatoire avant d'installer des panneaux photovoltaïques ?
Oui. Les structures de toiture ont été dimensionnées pour des charges initiales précises. L’ajout de tables solaires modifie les surcharges permanentes, de vent et de neige. Un calcul de validation conforme aux Eurocodes est indispensable pour s’assurer que la structure ne sera pas mise en danger.
Peut-on souder des renforts sur n'importe quelle charpente existante ?
Non. La soudabilité dépend intimement de l’année de construction et de la composition chimique de l’acier (teneurs en carbone, soufre, phosphore). Les aciers anciens sont souvent fragiles et propices à la fissuration à froid sous les cordons de soudure. Pour ces matériaux, la réparation par placage vissé ou boulonnage HR est privilégiée.
Quelle est la différence entre une inspection visuelle et une étude de capacité portante ?
L’inspection visuelle identifie l’état de conservation physique du métal, localise les désordres (corrosion, fatigue) et les hiérarchise (de G1 à G3b). L’étude de capacité portante, quant à elle, s’appuie sur une modélisation mathématique du bâtiment aux Eurocodes. Elle vérifie si les profilés actuels possèdent la résistance mécanique requise pour supporter de nouvelles charges.
Votre charpente industrielle présente des signes de dégradation ? Vous projetez une modification de charge sur votre toiture et souhaitez sécuriser votre investissement ?
Confiez l’expertise de vos ouvrages à de véritables spécialistes de l’acier.
