Calcul de structure métallique d'escalier
A3C INGÉNIERIE, votre bureau d’études structure basé dans les Vosges, vous accompagne dans la conception et la justification de vos ouvrages de circulation. Nous réalisons des études complètes pour les escaliers métalliques, qu’ils soient intérieurs ou extérieurs. Nos experts s’adressent aux architectes, aux maîtres d’ouvrage, aux métalliers et aux collectivités locales pour garantir la stabilité, la sécurité et la conformité réglementaire de chaque projet.
Notre expertise en conception et étude de structure d’escaliers métalliques

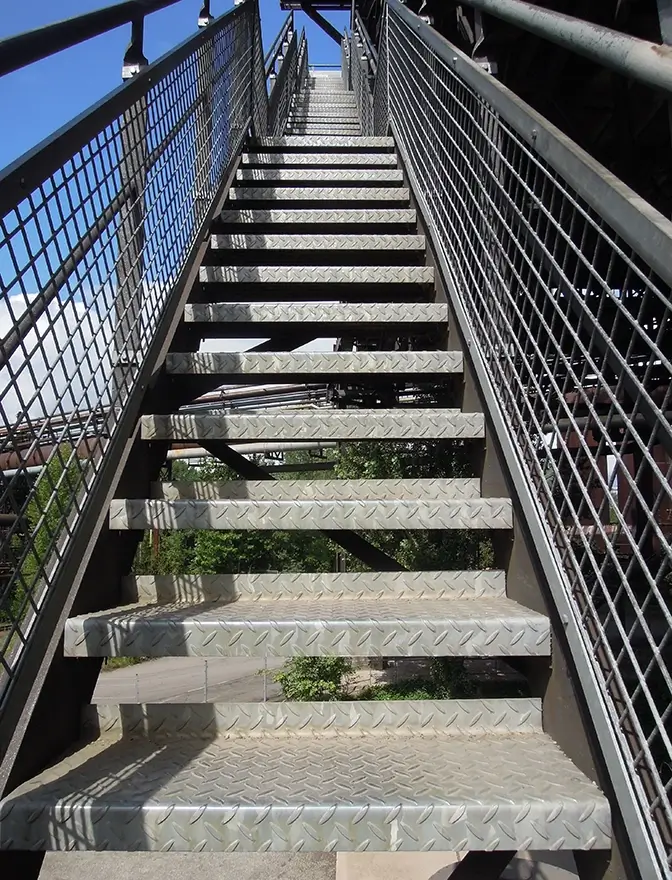

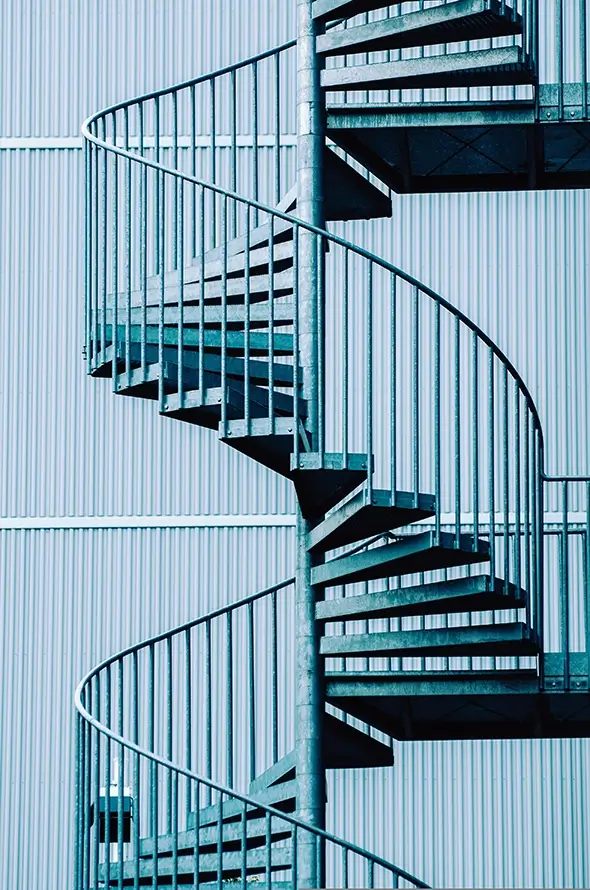

La conception et étude de structure d’un escalier métallique extérieur dépend de sa géométrie : les escaliers droits (desserte d’un unique niveau, efforts horizontaux modérés) et les escaliers demi-tournants ou hélicoïdaux (desserte multi-niveaux, exigeant une conception en appui ou autoportante via des poteaux pour transmettre les charges au sol).

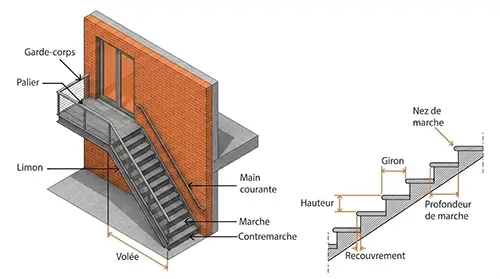

Nos ingénieurs assurent le dimensionnement de structure d’escalier complet (limons, crémaillères, longerons, poutres consoles, garde-corps et platelages conformes aux critères du NF DTU 51.4).
Nos prestations en conception et étude de structure d'escaliers métalliques
La mise en œuvre d’un escalier métallique rapporté, particulièrement sur un bâtiment neuf avec isolation par l’extérieur, exige une expertise technique pointue. Nous modélisons et calculons les structures porteuses de l’escalier (poutres maîtresses, longerons, limons, crémaillères).

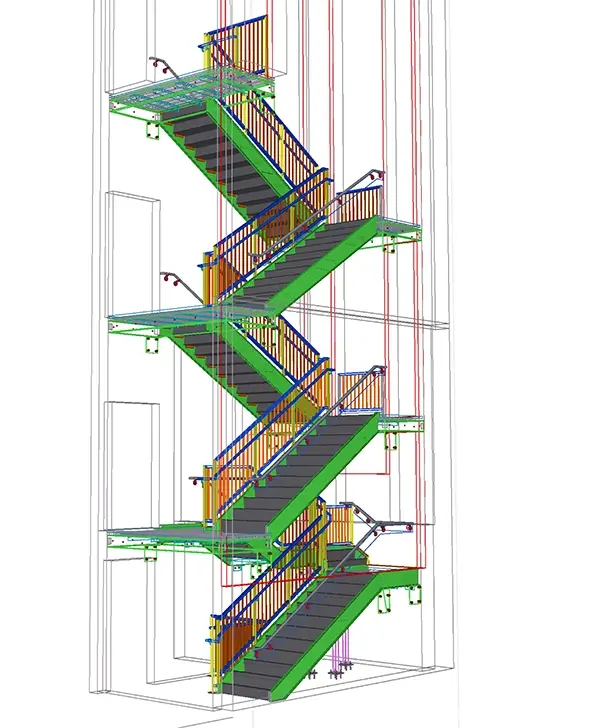

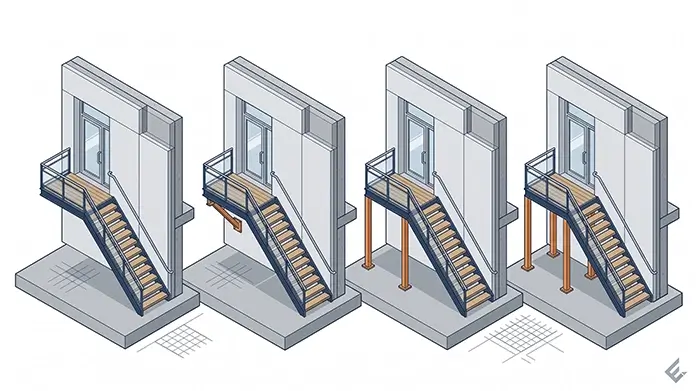

Nous prenons en charge la justification de toutes les formes d’escaliers : les escaliers droits, les escaliers demi-tournant (avec ou sans paliers intermédiaires) et les escaliers hélicoïdaux. Nos notes de calcul couvrent les conceptions structurales suivantes :
Escaliers en porte-à-faux
Le palier est directement encastré à la façade, nécessitant une analyse stricte des efforts tranchants et des moments de flexion transmis au bâtiment support.
Escaliers sur béquilles
Le palier est soutenu par des béquilles obliques fixées au bâtiment support, ce qui permet de réduire les efforts au niveau des fixations hautes.
Escaliers en appui
Les charges sont réparties de manière optimale entre la façade et des poteaux positionnés en bout de saillie.
Escaliers autoportants
La structure repose sur deux files de poteaux (proches de la façade et en bout de saillie), ce qui limite considérablement les efforts transmis au bâtiment support.
Notre méthode : Note de calcul conforme aux Eurocodes
Pour chaque projet, A3C Ingénierie rédige une note de calcul de structure détaillée, validant l’ensemble de l’ouvrage sous l’effet des différentes sollicitations. Notre méthode s’appuie sur le respect strict des normes de calcul :
Application des Eurocodes :
Nous vérifions la résistance des éléments selon l'Eurocode 3 pour les structures en acier et l'Eurocode 9 pour l'aluminium.
Charges et surcharges (Eurocode 1) :
Nous intégrons les charges permanentes, les charges d'exploitation spécifiques à la catégorie du bâtiment (habitation, bureaux, ERP), ainsi que les actions climatiques (neige et vent).
Action sismique (Eurocode 8) :
Nous dimensionnons les assemblages et la structure pour garantir la résistance parasismique des escaliers rapportés, selon les exigences de la zone d'implantation.
Analyse des déformations et vibrations :
Nous vérifions la flèche verticale et effectuons un calcul des modes propres de la volée d'escalier pour éviter tout inconfort vibratoire et acoustique lié au passage des usagers.
Nos livrables d'ingénierie d'exécution
Notre équipe vous fournit une note de calcul conforme Eurocodes complète comprenant la descente de charges, la justification des fixations et assemblages, la rédaction du CCTP lot charpente métallique et la validation des plans d’atelier et de chantier (PAC).
Exemples de réalisations et d'applications
Pourquoi faire appel à notre cabinet d'ingénierie de structure ?
En tant que cabinet d’ingénierie de structure intervenant dans le Grand Est et sur toute la France, nous maîtrisons les problématiques spécifiques aux escaliers extérieurs, notamment :
Le traitement des ponts thermiques (RT 2012) :
Nous dimensionnons et validons l'utilisation de rupteurs de ponts thermiques pour les paliers encastrés, afin de limiter les déperditions énergétiques et les risques de condensation dans les bâtiments isolés par l'extérieur. Nous gérons également les rupteurs pour les fixations de la main courante.
La sécurité incendie :
Les escaliers extérieurs métalliques sont soumis à des règles strictes. Au lieu de prescrire des protections thermiques onéreuses, nous privilégions la méthode normative "des flammes extérieures" (Eurocodes 1 et 3). Cette approche démontre souvent que la température atteinte par l'acier reste sous le seuil critique (ex: 500°C à 570°C), permettant de justifier la stabilité au feu de l'ouvrage nu.
La gestion des interfaces acier/béton :
Nous intégrons les tolérances constructives millimétriques de l'acier avec celles, plus larges, du support béton, tout en validant le dimensionnement des platines d'about, ancrages et chevilles.
Vos questions sur l'étude d'escaliers métalliques
Pourquoi faire appel à un bureau d'études structure pour un escalier métallique ?
L’intervention d’un expert est obligatoire pour garantir la stabilité mécanique de l’ouvrage face aux charges d’exploitation, climatiques et sismiques. Cela engage la sécurité des usagers et la durabilité du bâtiment.
Que contient une note de calcul de structure ?
Elle rassemble les hypothèses de calcul, la modélisation des charges, la descente de charges transmise au lot gros œuvre, la vérification de la résistance des profilés (Eurocode 3) et la validation de tous les assemblages et fixations.
Comment vérifier un escalier extérieur face au risque d'incendie ?
Nous appliquons la méthode des « flammes extérieures » qui permet de modéliser le rayonnement d’un feu sortant par les ouvertures de façade. Cela permet très souvent d’utiliser des profilés métalliques sans flocage ou peinture intumescente additionnelle.
Comment limiter les ponts thermiques sur une façade isolée par l'extérieur ?
Lors de notre étude, nous pouvons prescrire l’utilisation de rupteurs thermiques structurels. Ces éléments permettent de lier l’escalier à la dalle béton tout en assurant une isolation continue.
Confiez-nous l'étude de vos escaliers métalliques !
Maîtres d’ouvrage, architectes ou charpentiers, sécurisez vos projets d’ouvrages de circulation avec l’expertise d’A3C INGENIERIE. Nous réalisons vos études avec la plus grande rigueur réglementaire.
