Contexte et enjeux

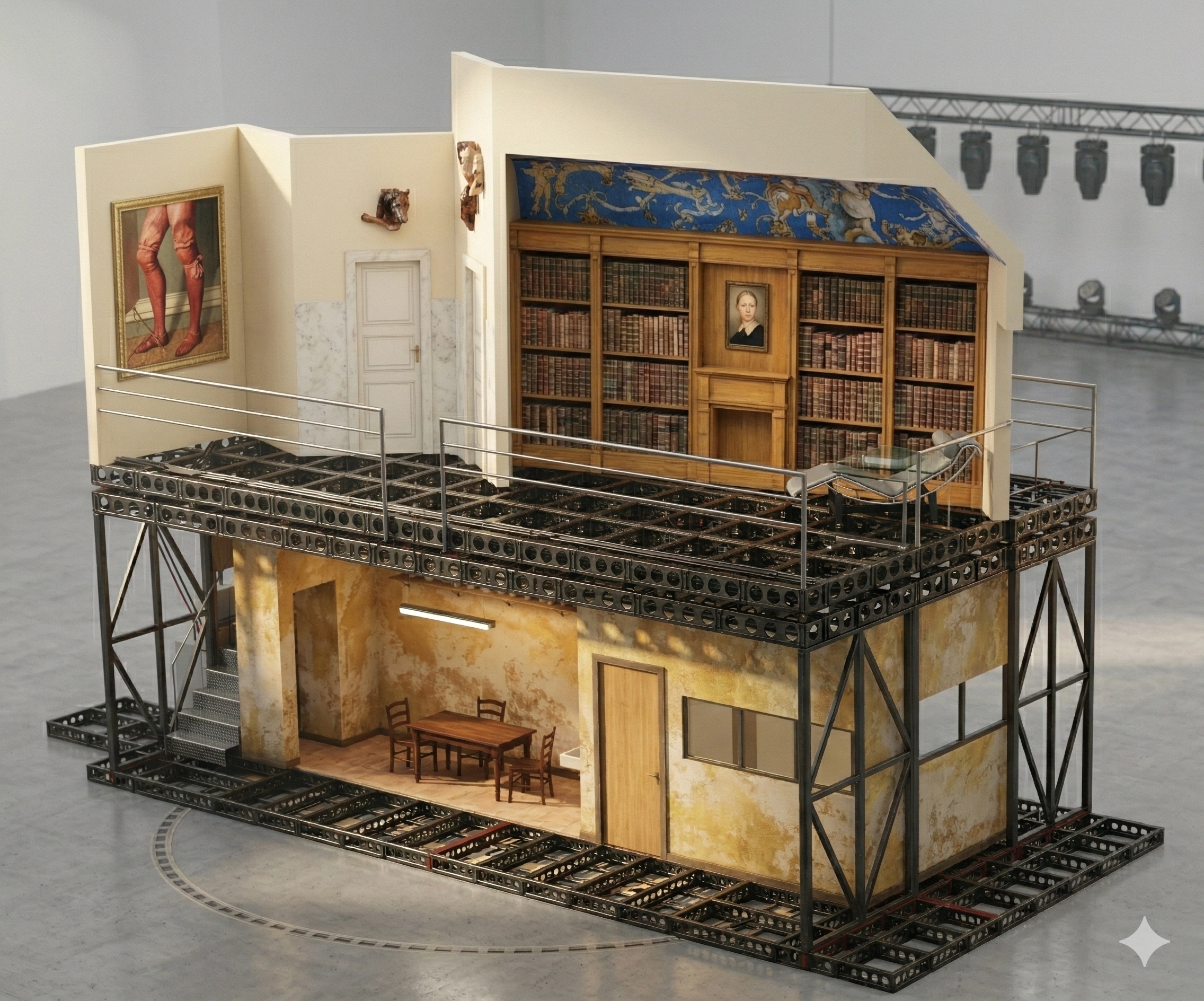

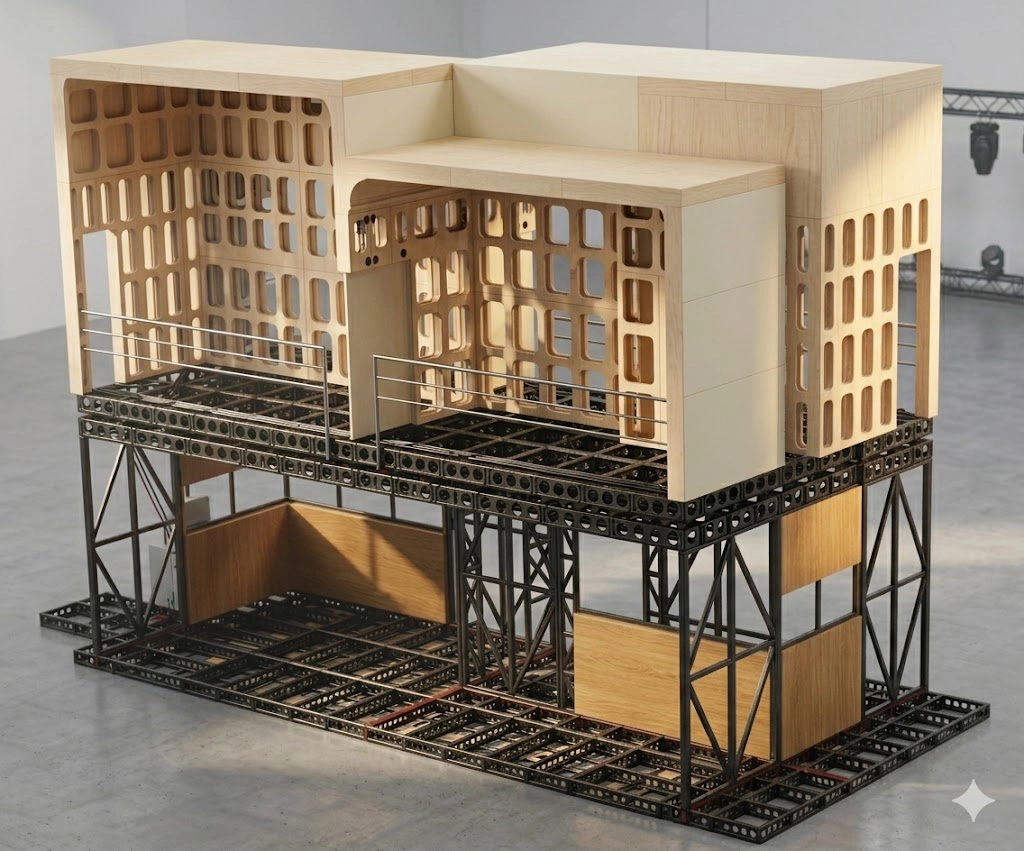

Dans le cadre de la création d’un décor de théâtre complexe, A3C INGÉNIERIE a été sollicité pour valider la conception d’une structure mobile à deux niveaux. Le défi principal résidait dans la mobilité de l’ensemble : une structure mixte acier/bois de 4 tonnes devant pivoter sur une tournette via 18 points d’appui. Avec une portée de 10 m et un porte-à-faux de 2 m, la maîtrise de la déformation (flèche) était critique pour garantir le bon fonctionnement des mécanismes de rotation et la sécurité des intervenants.
Solution technique A3C INGÉNIERIE
Notre expertise a permis de définir des cas de chargement spécifiques au métier de l’éphémère, hors cadre standard Eurocode, pour coller à la réalité de l’usage (6 personnes maximum à l’étage). Nous avons élaboré deux modèles de calcul distincts pour isoler les comportements de la partie basse et de la nappe haute. L’analyse s’est concentrée sur la rigidité de la poutre d’appui au niveau des roues et sur la conception d’assemblages entièrement démontables (tubes et boulonnerie M10/M12) pour faciliter le transport et le prémontage.
Bénéfice client
Le client a bénéficié d’une Note de Calcul (NDC) complète et de préconisations de renforts ciblés avant le lancement en fabrication. Cette intervention a sécurisé la viabilité mécanique du décor tout en offrant une solution modulaire adaptée aux contraintes logistiques des tournées internationales.
