Contexte
Dans le cadre de la modernisation d’installations hydrauliques dans le Nord de la France, une entreprise spécialisée en serrurerie et chaudronnerie a sollicité l’expertise d’A3C INGÉNIERIE pour valider le supportage de réseaux de tuyauterie lourde. L’installation prévoyait la superposition de conduites de diamètres importants (DN 700 et DN 300) au sein d’un environnement industriel exigeant.
Enjeux
Le défi principal résidait dans la gestion des charges permanentes massives : une conduite DN 700 remplie d’eau représente un poids total de 2 700 kg par section de 6 mètres. La structure devait non seulement supporter ces efforts verticaux, mais aussi garantir une stabilité parfaite face aux risques de flambement et de flexion des traverses, tout en utilisant des matériaux résistants à la corrosion (acier inoxydable).
Solution technique A3C INGÉNIERIE

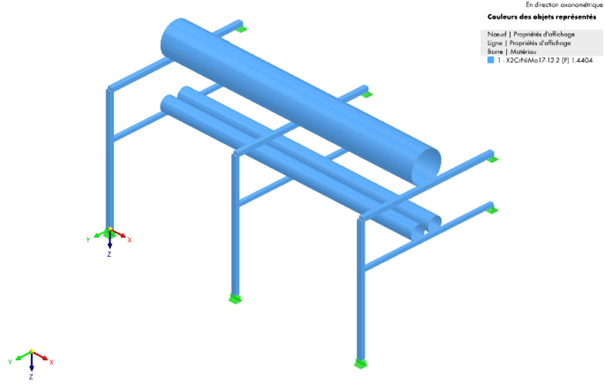

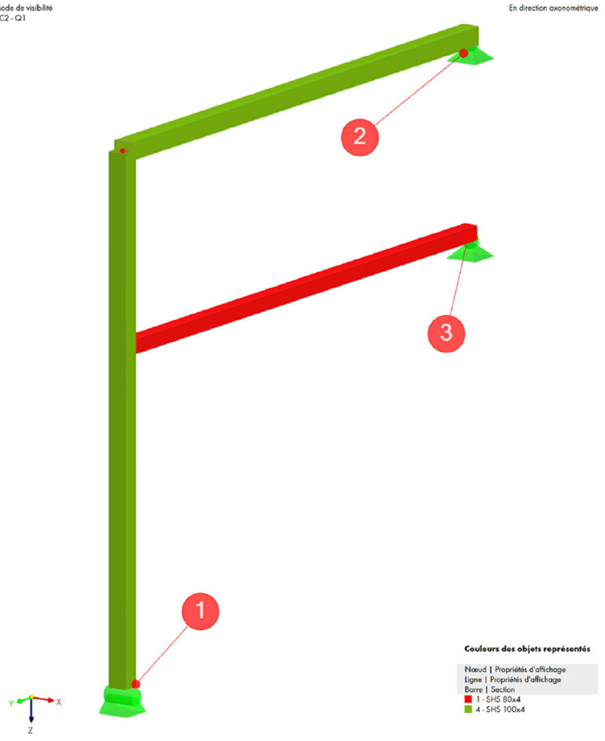

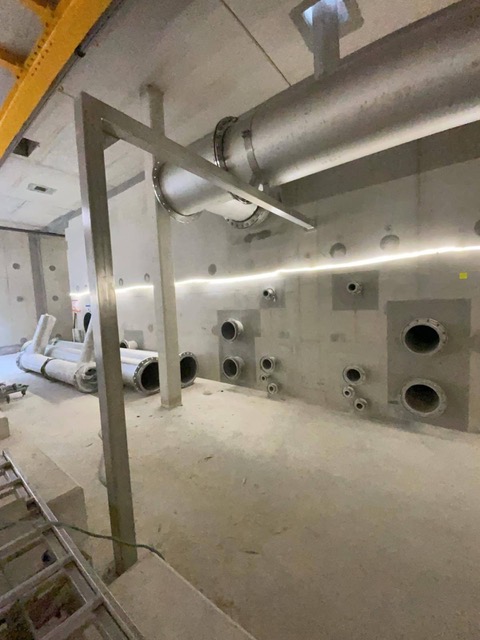

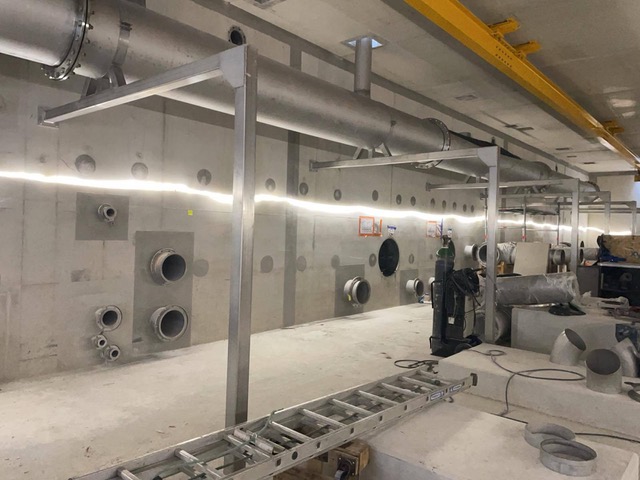

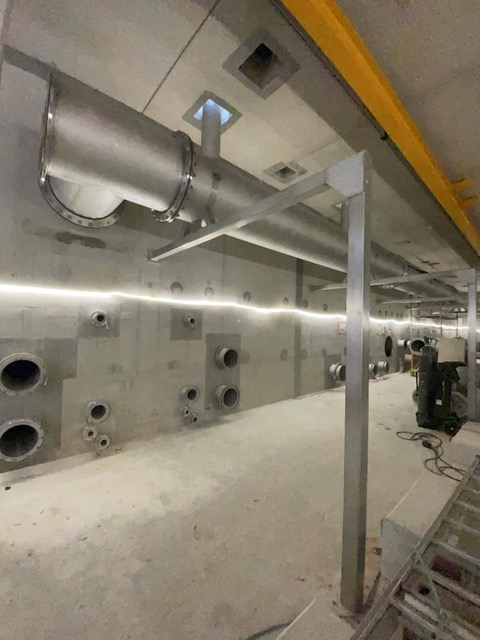

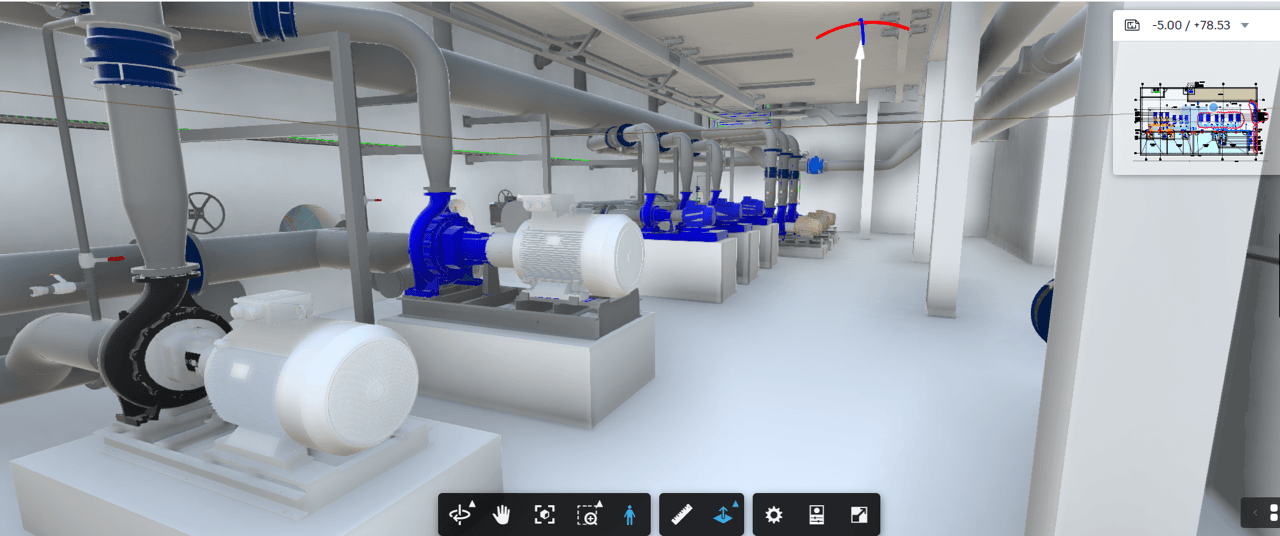

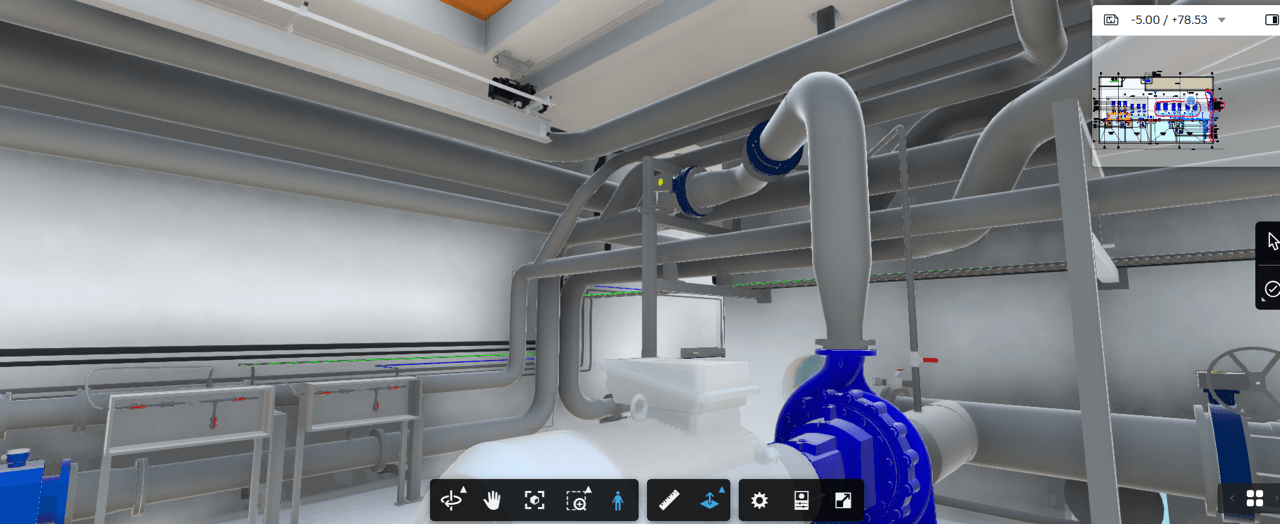

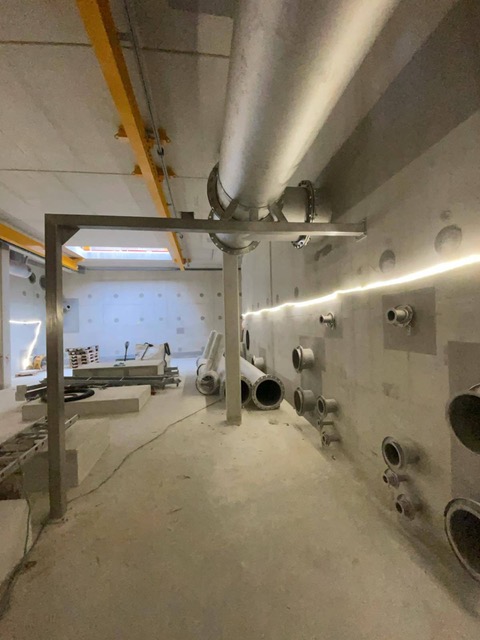

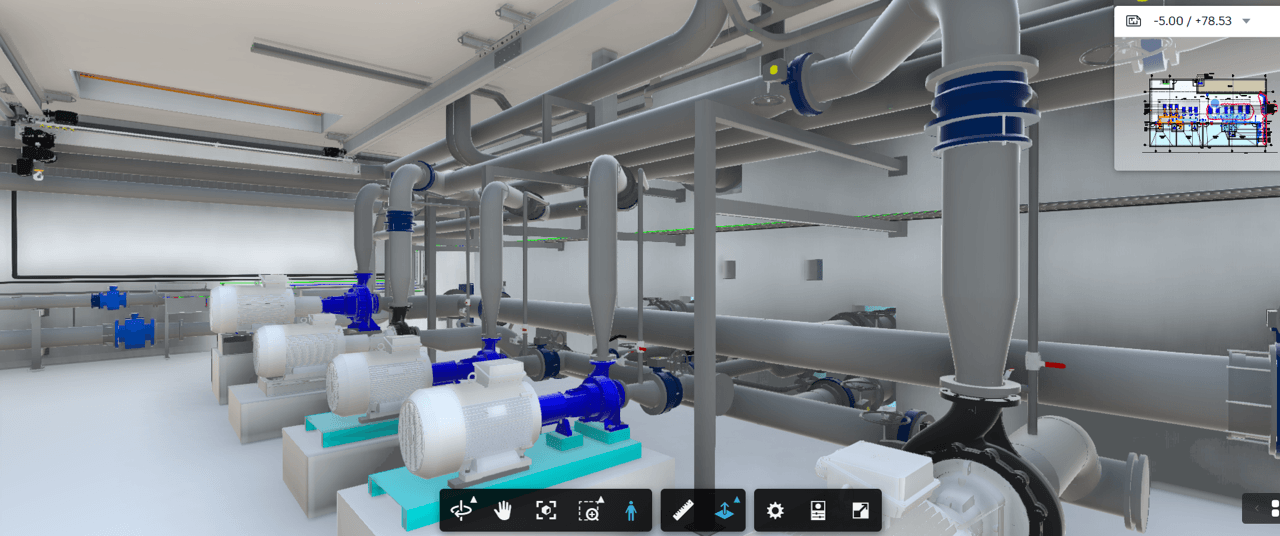

Nos ingénieurs ont réalisé une analyse par éléments finis via le logiciel Dlubal RFEM 6. La conception a été optimisée autour de portiques en tubes carrés (SHS 100×4 et 80×4) espacés de 3 mètres. L’étude a inclus une vérification rigoureuse selon les Eurocodes 0, 1 et 3, ainsi qu’une note de calcul spécifique pour les ancrages mécaniques (chevilles SPIT FIX Z XTREM A4) afin d’assurer une fixation fiable dans un béton supposé fissuré.
Bénéfice client
Le client dispose d’une note de calcul certifiée garantissant la sécurité et la pérennité de l’infrastructure. La précision de notre dimensionnement a permis d’éviter tout surcoût de matière tout en offrant une solution de supportage « clés en main » validée par notre assurance décennale.
