Étude d’exécution et validation structurelle : extension métallique d’un quai de déchargement

Bâtiment et Industrie
A3C INGENIERIE a piloté la validation structurelle de l’extension métallique d’un site industriel. Grâce à une modélisation avancée aux éléments finis (Dlubal RFEM 6), nous avons dimensionné l’ossature et les assemblages (boulonnés, soudés et ancrages chimiques) selon les Eurocodes. Dans le cadre de cette mission, nous avons fournit le dossier de plans de fabrication. Cette intervention garantit la sécurité de l’ouvrage face aux charges climatiques et sismiques, offrant au maître d’ouvrage une solution technique optimisée et prête pour l’exécution.

Contexte et enjeux

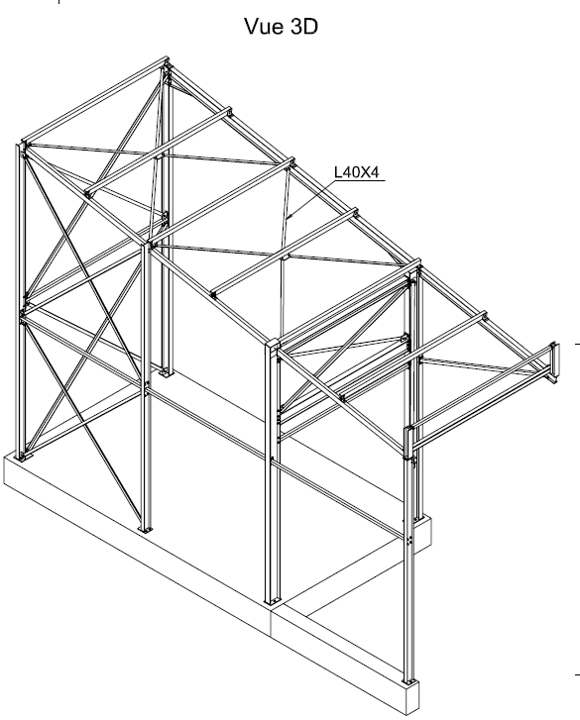

Dans le cadre de l’extension d’un bâtiment industriel pour le compte d’un site industriel dans l’Ouest de la France, A3C INGÉNIERIE a réalisé l’étude d’exécution de la structure métallique. L’enjeu principal consistait à valider la tenue d’une ossature neuve (portique, pannes, stabilité) soumise aux contraintes climatiques locales (Neige A1 et Vent 2).

Solution technique A3C INGÉNIERIE

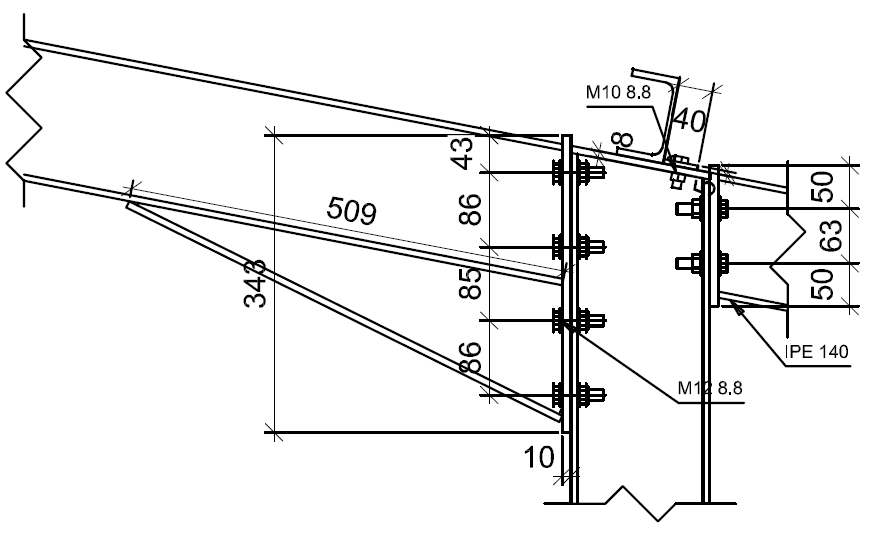

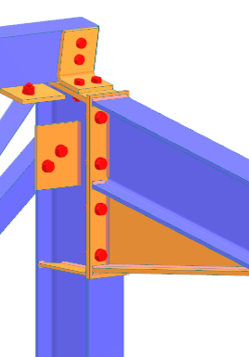

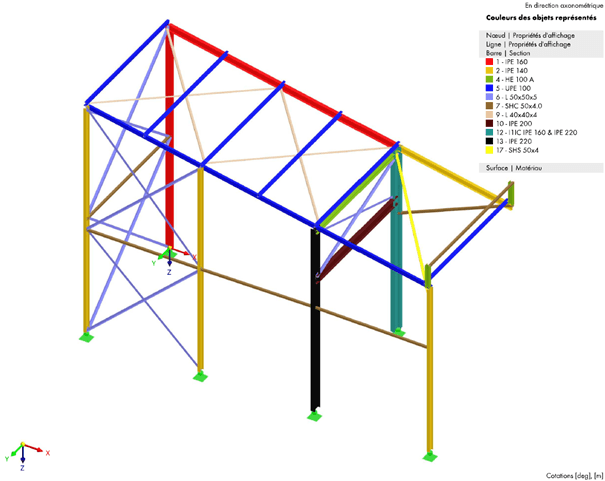

Nos ingénieurs ont utilisé la méthode des éléments finis via le logiciel Dlubal RFEM 6 pour modéliser précisément le comportement de la structure. L’étude a permis de dimensionner des profilés optimisés (IPE 160 à 220, UPE 100) et de justifier 21 types d’assemblages spécifiques. Une attention particulière a été portée aux ancrages au sol via des chevilles chimiques haute performance (type VIPER XTREM), garantissant la stabilité de l’ouvrage sous sollicitations sismiques et climatiques.

Bénéfice client

Cette expertise assure une conformité totale aux Eurocodes 0, 1 et 3. Le client dispose d’un dossier technique complet et sécurisé, permettant une mise en œuvre fluide et pérenne sur chantier par les entreprises d’exécution.
