Dimensionnement et optimisation des supportages : usine de potabilisation

Eau et assainissement
Pour la création d’une usine de potabilisationen région parisienne, A3C INGÉNIERIE a réalisé le dimensionnement structurel des supports de canalisations complexes. En utilisant la modélisation par éléments finis (RFEM 6), nous avons conçu et validé, en collaboration avec notre client installateur, des solutions de supportage sur-mesure en inox 316L conformes aux Eurocodes. Cette mission a garanti la tenue des réseaux sous charges lourdes (jusqu’à 20t) et la pérennité des ancrages en milieu corrosif, sécurisant ainsi l’exploitation future de l’usine.

Contexte et Enjeux

Dans le cadre du chantier d’une nouvelle usine de potabilisation localisée proche de Paris, le défi consistait à concevoir et valider le supportage de six lignes de canalisations stratégiques (air surpressé de lavage, eaux ozonées, vidanges), présentant des contraintes de charges importantes — jusqu’à 20 tonnes pour la conduite principale — et un environnement humide exigeant.

Solution Technique A3C INGÉNIERIE

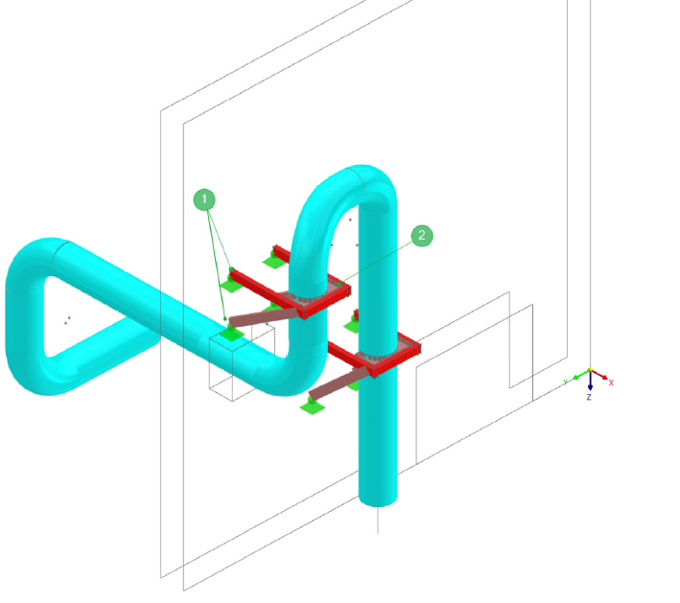

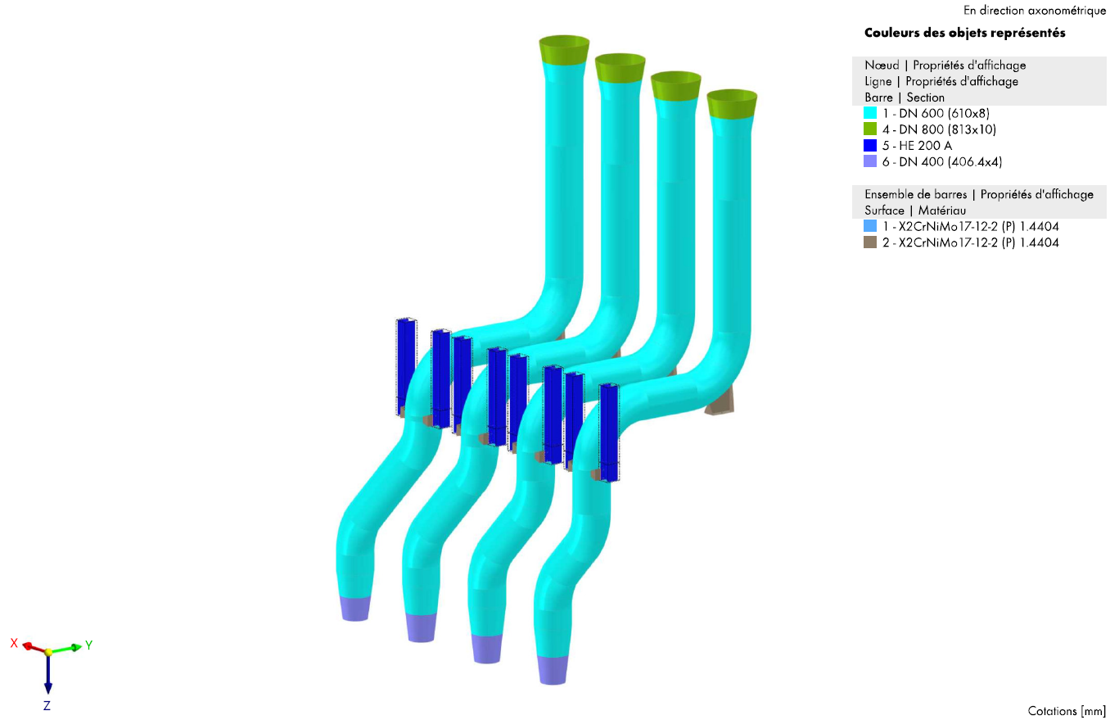

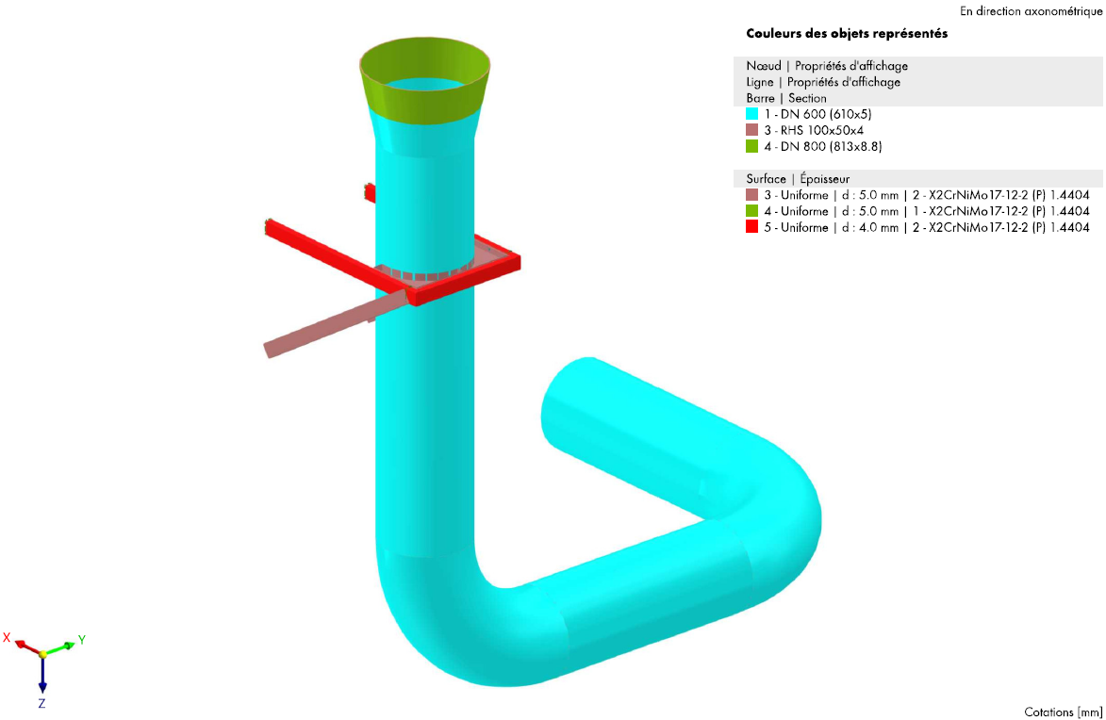

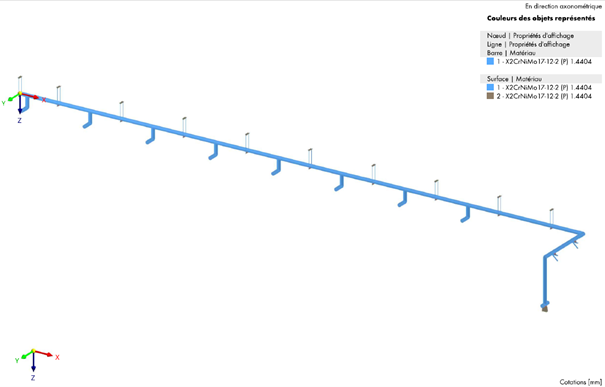

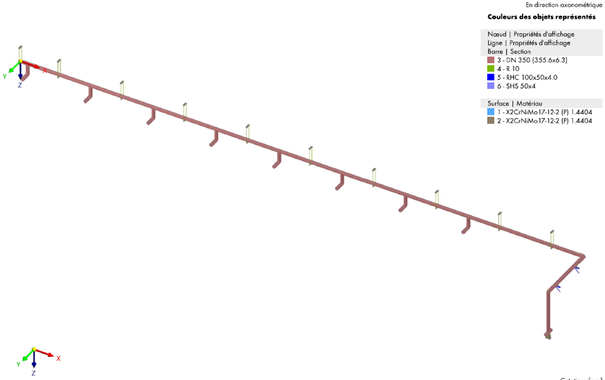

Nos ingénieurs ont réalisé une étude structurelle complète par méthode des éléments finis via le logiciel Dlubal RFEM 6. L’étude a porté sur la conception de berceaux suspendus, de chaises murales et de colonnes de reprise en acier inoxydable 316L, garantissant une résistance optimale à la corrosion. Chaque assemblage et chevillage (technologie SPIT) a été dimensionné selon les Eurocodes 3 pour valider la stabilité globale et la tenue des ancrages sous charges d’eau et d’exploitation.

Bénéfice Client

L’intervention d’A3C a permis de sécuriser l’installation hydraulique grâce à des notes de calcul d’exécution rigoureuses, tout en optimisant le choix des sections métalliques pour répondre aux impératifs de durabilité et de sécurité du site.
